Wodaplug • WDS-1U4PGE • 1U 4PON OLT hlavní jednotka 4 porty








Wodaplug • WDS-1U4PGE • 1U 4PON OLT hlavní jednotka 4 porty




















Výrobce

Wodaplug

KódAIR2229
Part No.WDS-1U4PGE
Vaše cena bez DPH 17 820.00
Recyklační poplatek 1.70 (AP, RB, zdroj)
Vaše cena s DPH 21 564.26
Záruka2 Roky
Garance cenyNalezli jste jinde na internetu nižší cenu? Informujte nás!
Dostupnost
není skladem

Skladem:


Objednat

















GEPON OLT jednotky WDS1U4PGE jsou osazeny značkovým čipsetem Cortina CS8032, jejich výkon a signálová úrověň je tedy na velice vysoké úrovni a zajistí pro vaši sít široké pokrytí stabilním signálem. Tepelná odolnost byla také otestována při dlouhodobém te







Produktové specifikace





GEPON OLT jednotky WDS-1U4PGE jsou osazeny značkovým čipsetem Cortina CS8032, jejich výkon a signálová úrověň je tedy na velice vysoké úrovni a zajistí pro vaši sít široké pokrytí stabilním signálem. Tepelná odolnost byla také otestována při dlouhodobém testu při teplotě přes 40st C. Velkou výhodou je také DUAL POWER napájení, tedy jednotky mají dva redundantní zdroje.
Wodaplug Pizza-Box OLT série má standardní velikost 1U pro 19”  „rack mount“. Výhodou této OLT jednotky jsou malá velikost, jednoduchost instalace a managementu, flexiblita a výkonnost.
Wodpalug OLT můžete použít pro  “Triple-Play” aplikace, CPN, IP kamery, Enterprise LAN sítě a IOT aplikace. Naše produkty jsou vysoce výkonné díky použití toho nejlepšího čipsetu – CORTINA CS8032 Chipset.

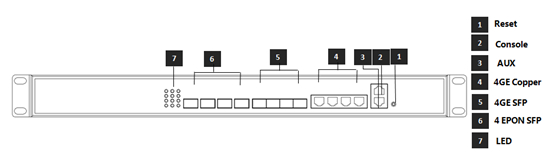

Wodaplug WDS1U4PGE nabízí 4GE a 4 SFP sloty – interface pro uplink, a 4 EPON porty pro downstream. Podporuje až 256 (4*64) ONU v 1:64 rozbočení PLC pasivními splittery .

Optická síť se chová transparentně jako chytrý switch, je možné konfigurovat VLANy pro jednotlivé porty koncových ONU. Konfigurace ONU je jednoduchá díky šablonám (4 a 8 portové OLT jednotky nabízí template management.) , nově připojená ONU si tedy stáhne konfiguraci dle přednastavené šablony (provisioning). Konfigurace OLT jednotky je možná přes dodávaný EMS konfigurační software – centrální management (založený na SNMP a potřebuje mySQL a další instalaci SW na PC) a nebo pomocí telnet a CLI (standardní command line interface). Standardem je také podpora protokolu SNMP (mibs).

Optické sítě PON:

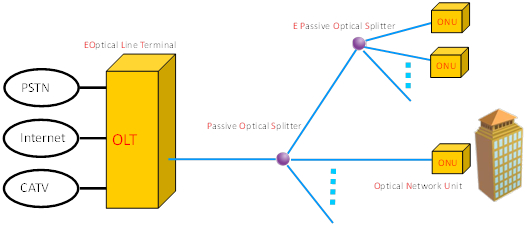

Pasivní optická síť (PON, Passive Optical Network) se skládá ze zakončení optického vedení (Optical Line Termination, OLT) na centrální straně sítě, na něž se připojují rozvětvenou strukturou optické rozbočovače – splittery. K nim se připojují koncové optické síťové jednotky (Optical Network Unit, ONU) nejčastěji do stromové, případně kruhové nebo hvězdicové topologie. Vzdálenost mezi OLT a ONU může být až 20km.
GEPON (Gigabit Ethernet PON) je v dnešní době nejrozšířenější a nejvyvinutější technologií pro pasivní optické sítě. Mezi její přednosti patří snadná správa, cenová efektivita a snadná ůdržba. Je dobrou volbou pro aplikace FTTH.Podporuje různé implementace FTTx (např. FTTH, FTTC, FTTN, FTTB a FTTP). Flexibilní šířka pásma s rychlostí od 39/39 Mbps do 1.25/1.25 Gbps podle požadavků předplatitele. Nižší celkové investiční náklady, nižší provozní náklady (s využitím ověřeného centralizovaného síťového management EMS – Element management system nebo CLI dávkového managementu s podporou šablon pro ONU).

Funkce a vlastnosti
• Support 4 PON ports at most.
• Support 256 ONU (by 1:64 splitting ratio within 10km).
• provides 4GE(copper) and 4SFP slots Combo interface for uplink.
• Layer-two link rate switch.
• MAC Address Capacity: 16K
• VLAN supported number:4096
• ONU auto-detection and registration
• Dynamic bandwidth allocation.
• Support online upgrading and ONU batch upgrade.
• Management Interface: Support in-band and out-band management.
• Management Mode: CLI, TELNET

Specifikace
• Chassis
   Rack: 1U 19 inch standard box
   Slots: NA
• Uplink Port
   QTY: 8
   Copper: 10/100/1000M auto-negotiable,RJ45:8pcs
   SFP: 4 SFP slots(Combo)
• PON Port
   QTY: 4
   Physical Interface: SFP Slots
   Connector Type: 1000BASE-PX20+
   Max splitting ratio: 1:64
• Management Ports
   1 * 100BASE-TX out band port
   1 * CONSOLE port
   Transmission Distance: 20km
   PON port speed: Symmetrical 1.25Gbps
• PON Port Specification
   Wavelength: 1490nm TX,1310nm RX
   Connector: SC/PC
   Fiber Type: 9/125µm SMF
   TX Power: +2,5~+7dBm
   Rx Sensitivity: -27dBm
   Saturation Optical Power: -6dBm
• Management Mode
   SNMP, Telnet, CLI management mode.
• Management Function
   Fan Group Detecting
   Port Status monitoring and configuration management;
   Layer-2 switch configuration such as Vlan, Trunk ,RSTP,IGMP ,QOS, etc;
   EPON management function: ONU authorization, ACL ,QOS ,etc;
   Online ONU configuration and management
   User management
   Alarm management
• Layer-two Switch
   Support port VLan and protocol Vlan
   Support Vlan tag/Untag ,vlan transparent transmission;
   Support 4096 VLAN
   Support 802.3dd trunk
   RSTP
   QOS based on port ,VID,TOS and MAC address
   IGMP Snooping
   802.x flow control
   Port stability statistic and monitoring
• EPON Function
   Support port-based rate limitation and bandwidth control;
   In compliant with IEEE802.3ah Standard
   Up to 20KM transmission Distance
   Support data encryption, group broadcasting, port Vlan separation , RSTP, etc.
   Support Dynamic Bandwidth Allocation (DBA)
   Support ONU auto-discovery/Link detection/remote upgrade of software;
   Support VLAN division and user separation to avoid broadcast storm;
   Support various LLID configuration and single LLID configuration .Different user and different service could provide different QoS by means of different LLID channels.
   Support power-off alarm function ,easy for link problem detection
   Support broadcasting storm resistance function
   Support port isolation between different ports
   Support ACL and SNMP to configure data packet filter flexibly
   Specialized design for system breakdown prevention to maintain stable system
   Support dynamic distance calculation on EMS online
   Support RSTP,IGMP Proxy
• Dimension
   440*280*44(mm*mm*mm)
• Weight
   4.2kg

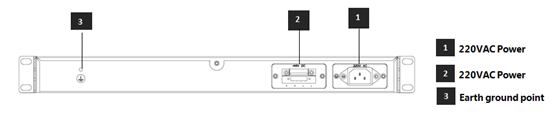

• Power Supply
   220VAC
   AC: oct 24, 2014 – 90V~240V,47/63Hz
   -48DC DC:-36V~-72V
• Power Consumption
   30W
• Operating Environment
   Working Temperature: 0~50st C
   Storage Temperature: -40~85st C
   Relative Humidity: 5~90%(non-condensing)

V případě reklamace produktů Wodaplug zasílejte zařízení přímo na adresu servisního střediska dovozce - Tomorrow Systems:

Kontakty na servisní středisko:

Tomorrow systems s.r.o.
Karlštejnská 323
252 25, Ořech - Praha západ
Tel: 775 262 900
Email: info@tomorrows.cz


Stránky o produktu:

http://www.wodaplug.com/cs/produkty/gepon-optical-networks/wds1u4pgewds1u8pge-olt-series/
