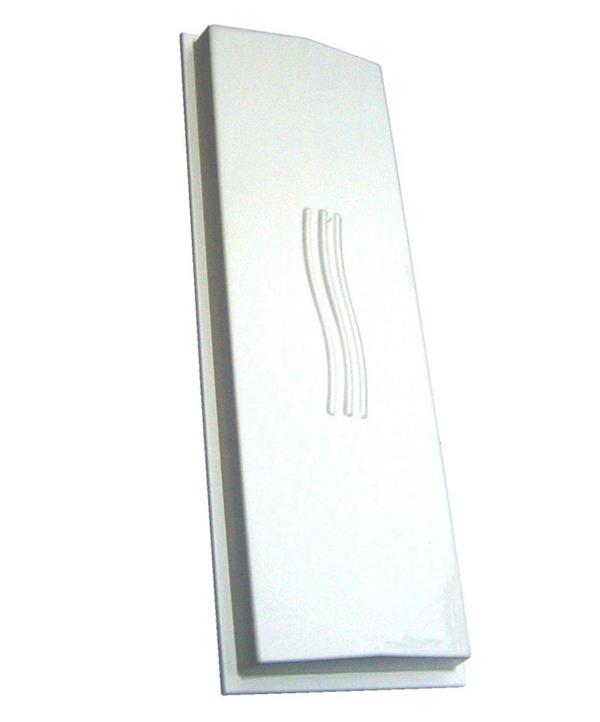

ELBOXRF • TetraAnt_5_60_18_XHV • 4x4/3x3 MIMO sektorová anténa 18dBi (60°)

PROFI datová širokopásmová (5.1-6.1GHz) anténa pro 4x4/3x3 MIMO aplikace s provedením ET (electrical tilt).

Vyzařovací diagramy ET antén vykazují na rozdíl od běžných MT (mechanical tilt) antén neměnou charakteristiku, nedochází k distorzi laloků a tím degradaci výkonu.

Antény ELBOXRF vykazují extrémní výkon i díky dalším patentovaným technologickým provedením:

•  RSLL (potlačení bočních laloků)
•  ZERO SQUINT (nulová úhlová odchylka v celé šíři deklarovaného kmitočtového pásma)
•  ELECTRICAL TILT (elektrické dosměrování vyzařovacích charakteristik)
•  vysoká hodnota CPR/CPD izolací mezi vstupy (viz. diagramy, min. 20dB)
•  vysoké hodnoty izolací mezi porty (4x N)

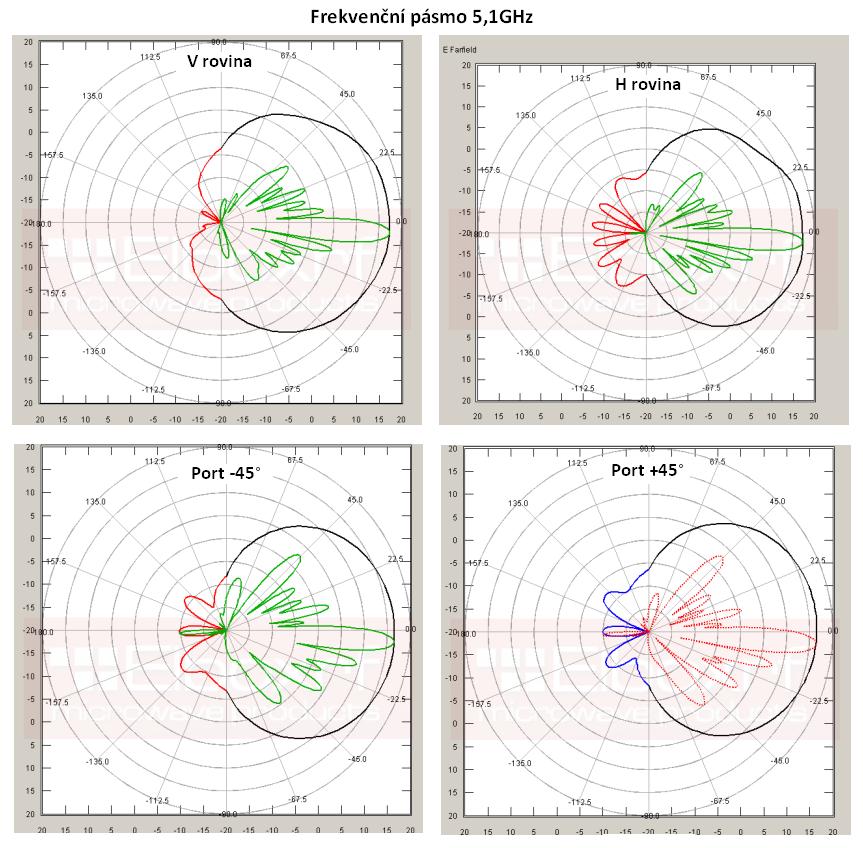

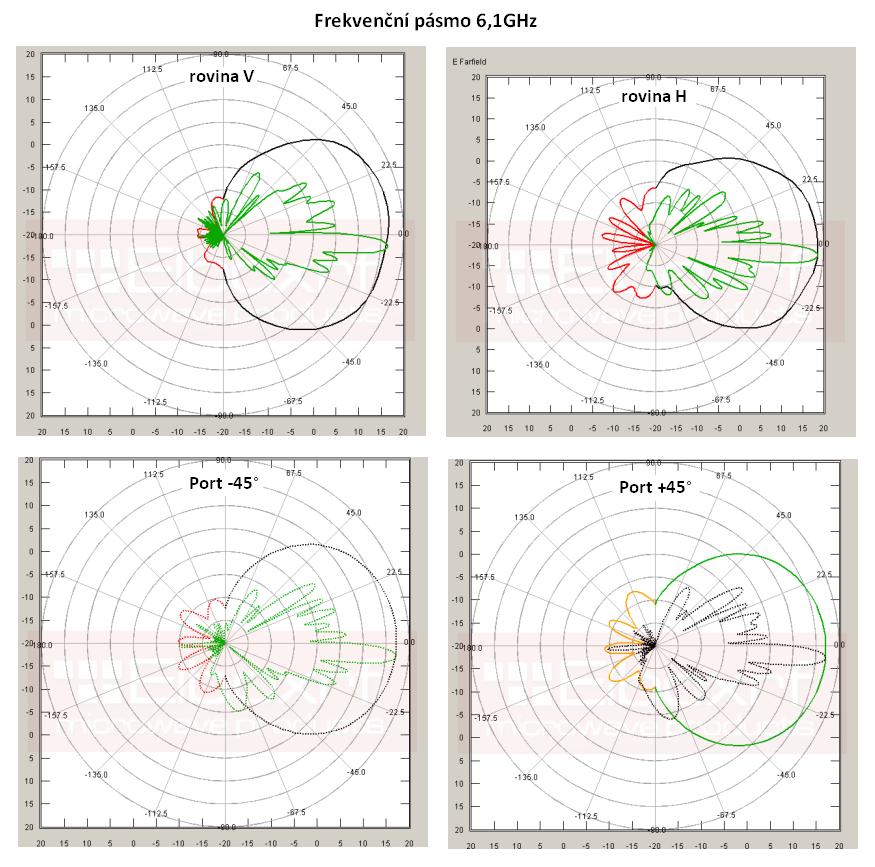

V případě vícepolarizačních antén je pro správnou funkci klíčovým parametr Cross-Pol Ratio (CPR) či Cross-Pol Discrimination (CPD), jež označuje vzájemnou izolaci a nezávislé fungování integrovaných vysílacích rovin.
V případě TetraAnt_5_60_18_XHV parametr CPR či CPD v celé šíři sektoru neklesá pod hodnotu 20dB odstupu.

Dalším sledovaným parametrem je v případě vícepolarizačních antén izolace mezi porty (Port to Port Isolation).

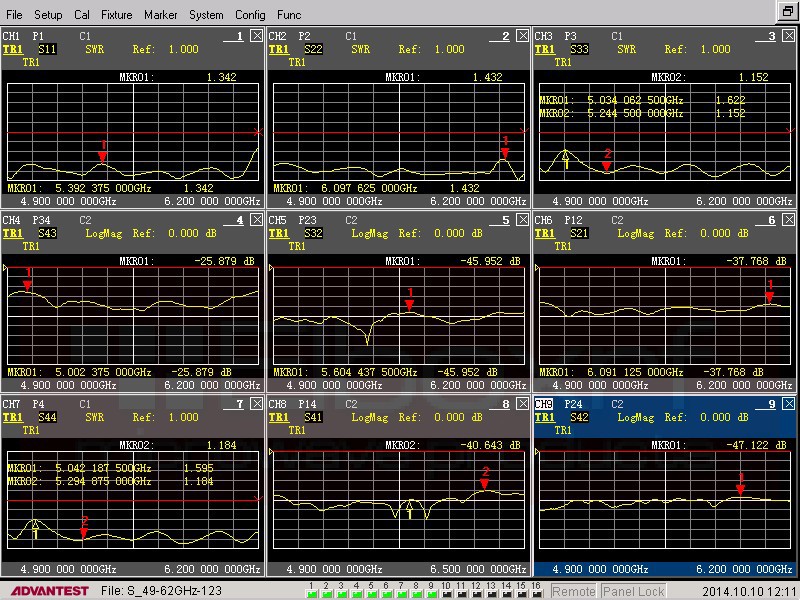

V přílohách naleznete měření couplingu a VSWR jednotlivých portů (konektorů), jež jsou součástí každého vyrobeného kusu.

Díky výše uvedeným antény dosahují vysoké efektivity datových přenosů i ve velmi zarušeném prostředí díky nižší míře přijímané okolní interference.
Díky použitým technologiím, materiálům a zpracování (IP67 certifikace) je vaše investice ošetřena prodlouženou záruční lhůtou 5 let.

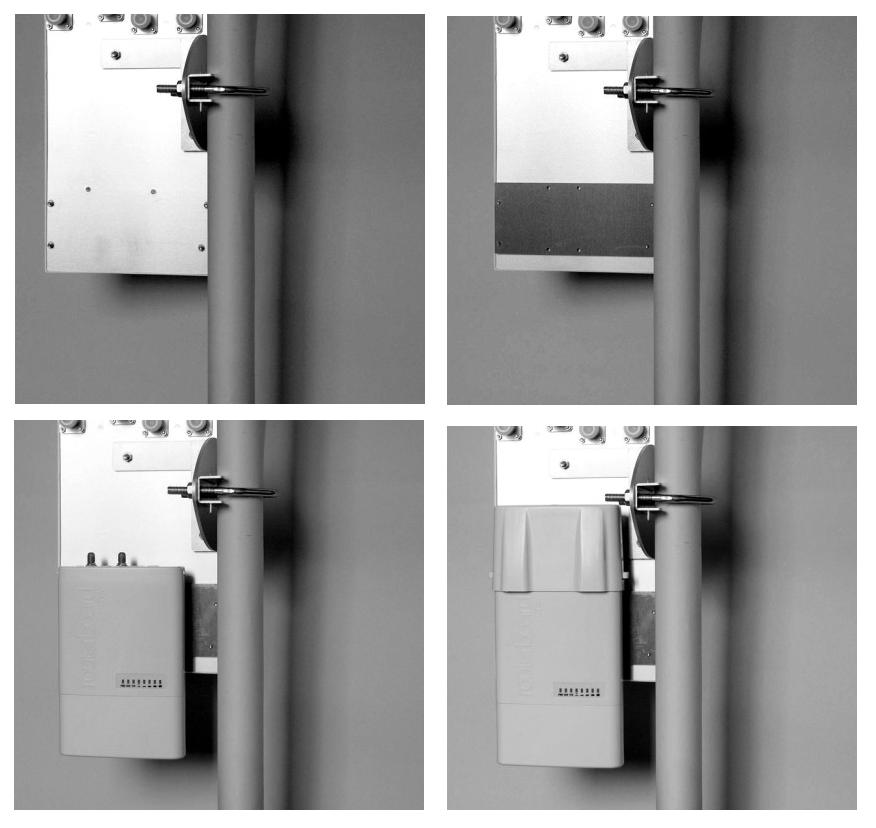

Součástí dodávky je polohovací držák a montážní platforma k uchycení MIKROTIK jednotek NetBox a NetMetal.


ELEKTRICKÉ SPECIFIKACE:

Frekvenční pásmo:: 5.1 GHz - 6.1 GHz
VSWR: < 1.3
Zisk (min.): 17.5 dBi
Polarizace: Linární, +/- 45° + HV nebo 0, 45, 90, 135°
Izolace mezi porty: lepší než 35 dB
Electrical Tilt: 4°
Azimut HPBW (H rovina): 64°
Elevace HPBW (V rovina): 5.8°
CPR: lepší než 20dB (pro všechny polarizace)
Předozadní poměr: viz. připojené vyzařovací diagramy
Ochrana proti indukovanému přepětí: integrovaný zemnící člen


MECHANICKÉ SPECIFIKACE

Technologie: Microstrip  anténa

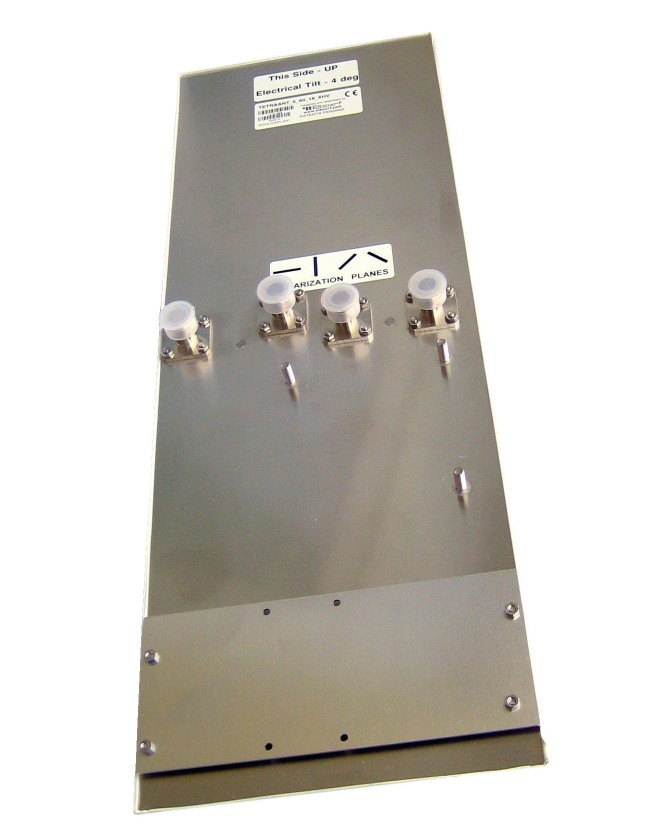

Výstupní konektory: 4 x N Female
Rozměry: 470x160x65 mm
Váha: 1.1 kg
Materiál krytu: dielektrický PVC radom, UV resistentní
Základna: AL alloy
Design: kompaktně uzavřený prvek bez vytékacích otvorů, IP67 certifikace

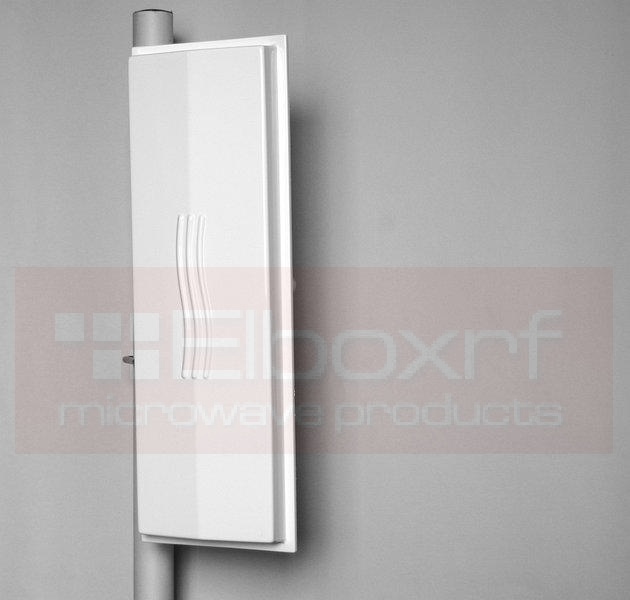

Montážní příslušenství: držák na stožár (51mm max.)
Katologový model výrobce: TetraAnt_5_60_18_XHV
Balení: karton, 51x13x20 cm, 1.2 kg



RSLL (Reduces Side-Lobe Level)

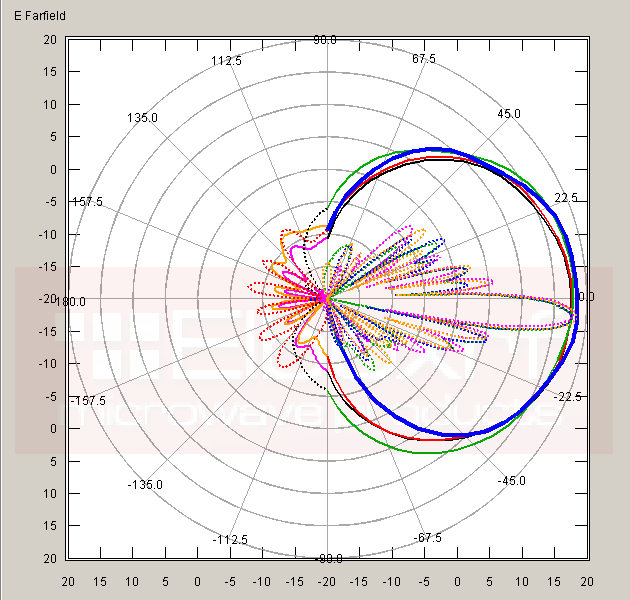

RSLL technologie umožňuje potlačení bočních laloků v minimální hodnotě -20dBi oproti hlavnímu vyzařovacímu laloku.
Míra přijímané okolní interference jek tak podstatně nižší než u standardních antén.
Použitím antény s RSLL dosáhnete vysoké efektivity datových přenosů i ve velmi zarušeném prostředí.

ZERO SQUINT ERROR
Zero Squint Error (nulová úhlová odchylka) eliminuje elevaci hlavního vyzařovacího laloku v závislosti na změne kmitočtového subpásma (kanálu),
při volbě širokého kanálového spektra má úroveň signálu konstantní a neměnnou charakteristiku.

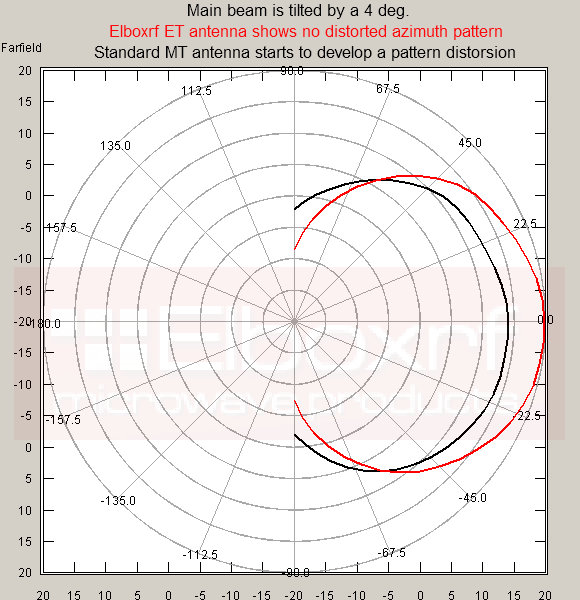

ELECTRICAL TILT
Vyzařovací diagramy ET antén vykazují na rozdíl od běžných MT (mechanical tilt) antén neměnou charakteristiku, nedochází k distorzi laloků a tím degradaci výkonu.

IP67 certifikace
Absolutní špičkou v parametrech životnosti antén ELBOXRF je certifikace high IP67 class protection, nekompromisně garantující bezproblémové a bezúdržbové nasazení i v těch nejnáročnějších klimatických podmínkách.
Źádné předvrtané vytékací otvory na těle antény, 100% vodotěsnost až do 1 m vodního sloupce!

N konektor
Speciálně designovaný a frekvenčně laděný konektor výrobcem garantuje životní záruku přenosu vyzařovacích hodnot, optimálního VSWR and plné vodo/vlhko-těsnosti.

RoHS
Elboxrf splňuje požadavky Evropského parlamentu dle EU Directive 2002/95/EC na Restriction of Hazardous Substances in Electrical and Electronic Equipment (obsah škodlivých látek).
RoHS garantuje absenci škodlivin: olovo (Pb), rtuť (Hg), kadmium (Cd), hexavalent chrom (Cr (VI)) a dvě skupiny halogenatu, organických retardantů:
PBBs (polybrominated biphenyls) a PBDEs (polybrominated diphenyl ethery). Všechny komponenty Elboxrf anten i výrobní postupy (lead-free tin sheet) normě plně vyhovují.
