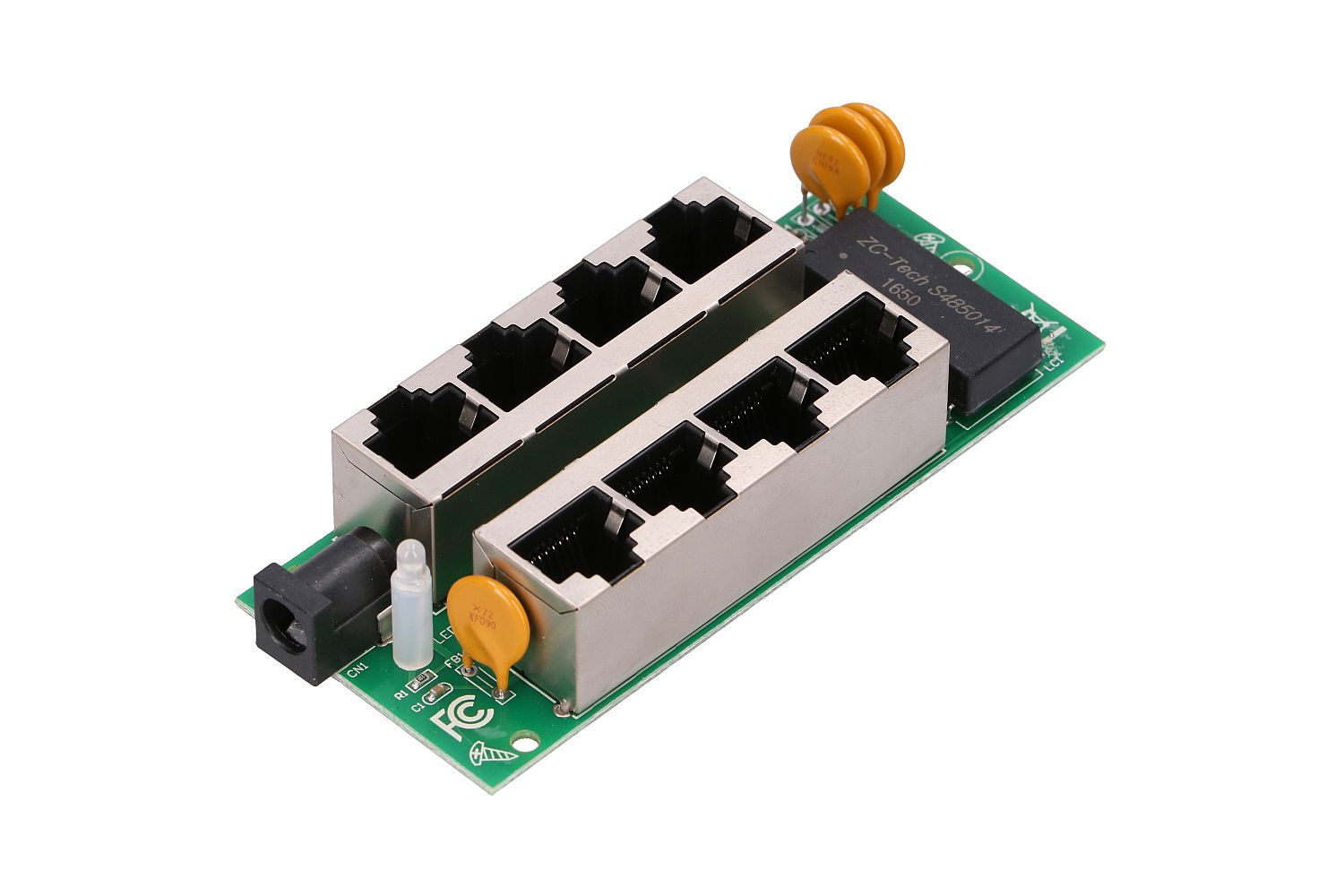

WiFiHW • POE-PAN4-GB • Gigabitový stíněný 4-portový PoE panel

Panel integrující čtyři gigabitové pasivní POE injektory s napájecím rozsahem 12-57V a max. proudem 1000mA/port.

Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.

PoE panel je pasivní síťový prvek pracující s kabeláží Cat 5/5e, 6/6e, 7/7e, 8e v rámci deklarovaných přenosových hodnot.

Vstup pro napájení prostřednictvím standardního napájecího 2.1mm jacku.

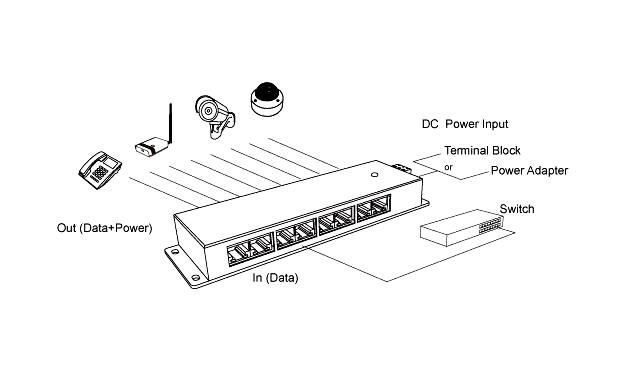

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.).

K napájení se využívají dva nepoužité páry ethernetového kabelu.
Napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól)

Rozhraní:
4x stíněný RJ45 konektor pro připojení do LAN (Data)
4x stíněný RJ45 konektor pro sloučený výstup (Data+Napájení)
LED signalizace:
Power OFF -- bez signalizace
4/5 (V+),7/8 (V-) -- zelená
4/5 (V-),7/8 (V+) -- červená

Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Maximální povolené příkonové hodnoty na vstupu do POE panelu:
24V: 96W (4A)
48V: 192W (4A)


Technické specifikace:
Vstup : 12-57V DC 2.1MM/Phoenix DC connector
Výstup: 12-57V (max 1A per port)
Data: 1/2&3/6&4/5&7/8
Napájení: 4/5 & 7/8
Data In :Connects PC/HUB/Switch
Hmotnost : 85g
Rozměry: 115mm×45mm×25mm
Ethernet : TIA/EIA 568 Cat5E, Cat6E
Data rate : 10/100/1000Mbps
Typ konektoru: RJ-45
Rozsah provozních teplot : 0°C ~ +40°C
Rozsah skladovacích teplot : -40°C ~+70°C
Vlhkost (provoz.) : 10% ~ 80% RH
Vlhkost (sklad.) :5% ~ 90% RH
Certification: CE , FCC
