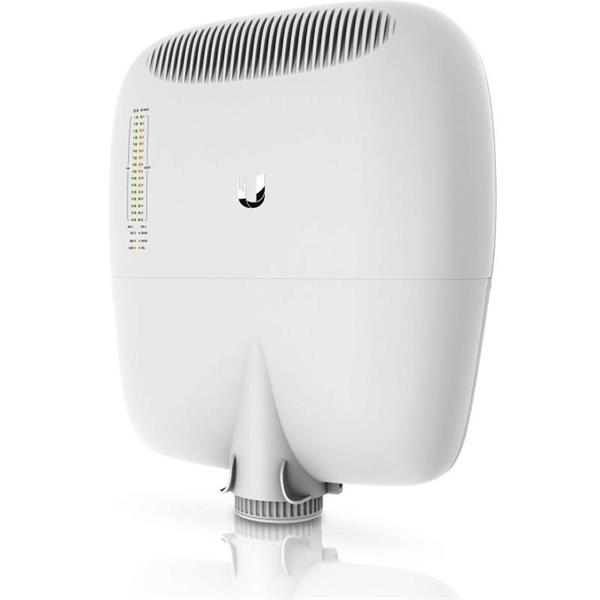

UBIQUITI • EP-S16 • EdgePoint WISP switch 16x GLAN, 2x SFP/SFP+

EdgePoint EP-S16 od Ubiquiti Networks je Gigabitový L2/L3 switch ve venkovním provedení s podporou výstupního POE na všech 16ti portech a vstupního POE na prvních dvou portech.

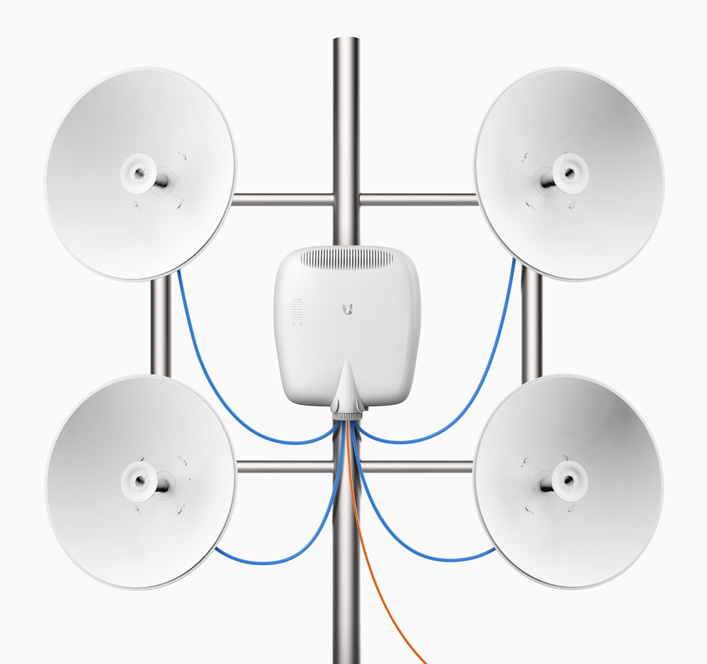

Odpadá tedy potřeba tahání kabelů ze střechy do nižších pater pro každý aktivní prvek zvlášť, případně vymýšlet složité řešení obsahující venkovní rozvaděč, instalaci switche, napájení a POE.

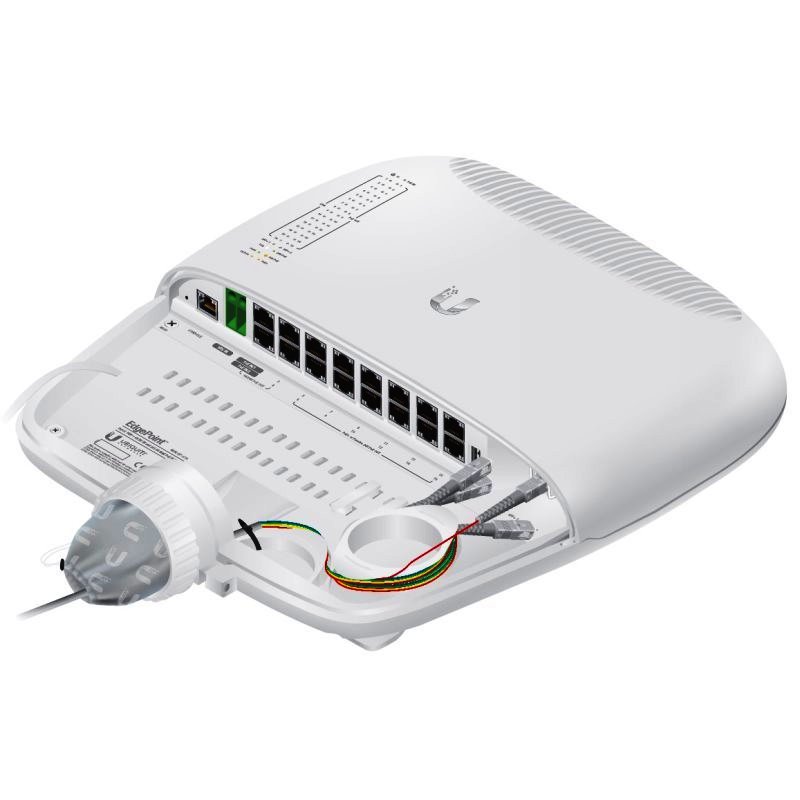

Switch má velmi bohatou výbavu a obsahuje:
• 16x 10/100/1000Mbps ethernet portů s podporou POE
• 2x SFP/SFP+ porty s rychlostí 1/10Gbps
• 1x sériový RJ45 port
• DC svorkovnici pro přímé připojení el.energie.

Zařízení je poháněno ARM procesorem Cortex-A9 s taktem 400MHz, 256MB RAM a vnitřním uložištěm o velikosti 32MB.

PoE In
Napájení po ethernetu pro EdgePoint EP-S16 má své limity a pro více napojených zařízení je doporučeno používat napájení přes DC svorkovnici.
V případě potřeby jsou k POE IN účelu určeny porty 1 a 2. Celá jednotka se napájí přes pasivní POE 54V/1.5A po vodičích (+1, 2, 4, 5; -3, 6, 7, 8).
V případě využití POE IN na portech 1 nebo 2 není možné zároveň využít na těchto portech funkci POE Out.

PoE Out
Porty POE Out jsou rozděleny do dvou skupin dle odběru a zároveň dle vodičů po kterých je napájení vedeno.
První skupina portů 1 - 4 podporuje pasivní POE 54V nebo 24V/1.4A a jedná se o napájení na všech vodičích (+1, 2, 4, 5; -3, 6, 7, 8).

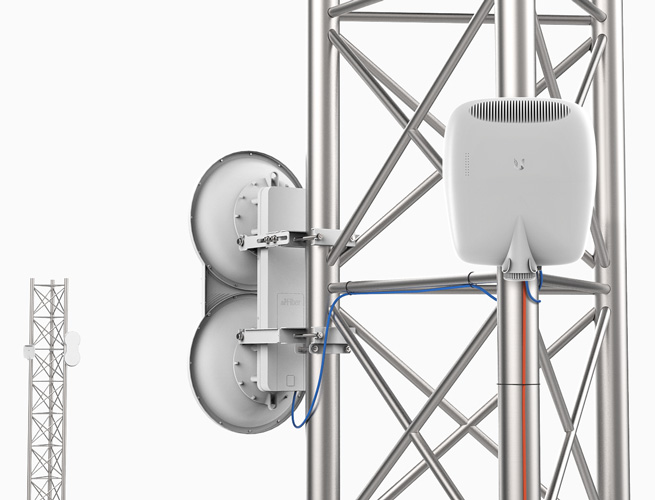

Tyto porty jsou určeny pro napájení např.: AF-5X jednotek.

Druhá skupina portů 5 - 16 podporuje 802.3af/at nebo pasivní 24V/0.7A. U pasivního POE se jední o napájení na vodičích (+4, 5; -7, 8).
Vhodné např.: pro jednotky PowerBeam a kamery.

Díky velice sofistikovanému operačnímu systému EdgeOS je možné využívat základních switch funcí, konfiguraci a monitorování PoE.
Dále podporuje pokročilé funkce jako je např. konfigurace VLAN, RSTP, Link aggregation, DHCP snooping, ověřování přes RADIUS a routování.

Obsah balení:
Zařízení
• PoE napájecí zdroj
• Napájecí kabel
• 2x kovová stahovací páska
• Kabelová průchodka
• Držák na zeď

Technické specifikace:
Provedení: Venkovní
Bez ventilátoru: Ano
Šasi: Kovové
Tlačítka: Reset
Provozní teplota [°C]: -20 až 65
Hloubka [mm]: 88
Šířka [mm]: 326
Výška [mm]: 382
Sériový port: RJ45
Rychlosti LAN: (16) 10/100/1000Mbps
Rychlosti SFP/SFP+: (2) 1G/10Gbps
Max. spotřeba energie [W]: 40
Typ napájení: PoE, DC svorkovnice
Podporované PoE standardy: 802.3af, 802.3at, Pasivní 24V, Pasivní 48V
Počet PoE Out portů: 16
Napájení přes konektor/svorkovnici: 42 .. 56V DC
Web management: Ano
Výchozí IP adresa: 192.168.1.2
Výchozí jméno a heslo: ubnt / ubnt


Upozornění
Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím.
Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení korektním uzemněním.
Při venkovních instalacích je pro vedení signálu třeba používat stíněnou Cat5E kabeláž (FTP/SFTP), doporučené je také nasazení ethernetové přepěťové ochrany (EPO).

Firmware Recovery
V případě, že zařízení přestane odpovídat (tkzv. "zatuhne"), předtím než jej zašlete k reklamaci se přesvědčte, že nestabilita není odstranitelná k tomu určeným uživatelským software výrobce.
Příslušná Utilita i průvodce viz. související odkazy níže na stránce.

Stránky o produktu:

https://www.ubnt.com/edgemax/edgepoint/
