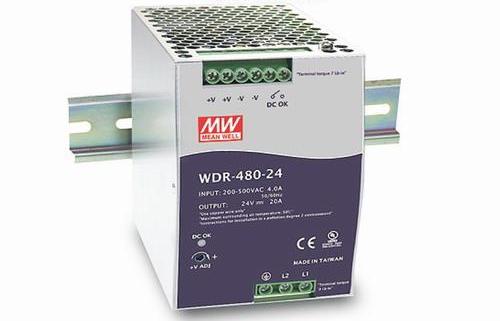

MEANWELL • WDR-480-24 • Průmyslový napájecí spínaný zdroj 24V 480W na DIN

Průmyslový spínaný síťový zdroj na DIN lištu MEANWELL 24V 480W na DIN lištu..

Funkce a vlastnosti:

Typ zdroje spínaný
Výkon 480W
Výstupní napětí 24V DC, 24...28V DC
Výstupní proud 20A
Napájecí napětí 180...550V AC, 254...780V DC
Elektrické připojení svorkovnice
Montáž DIN
Vnější rozměry 85.5 x 125.2 x 128.5mm
Hmotnost 1.7kg
Počet výstupů 1
Pracovní teplota -30...70°C
Ochrana proti přetížení, proti přehřátí, přepětí, proti zkratu
Účinnost 92%
Vlastnosti zdrojů/měničů jmenovitých parametrů dosahuje při plném zatížení
Řada WDR-480
Druh krytu 984B
Doplňkové funkce:
aktivní PFC
signalizace správnosti výst. napětí (kontakt NO)
Další informace
Hmotnost brutto: 1.68 kg

Bezpečnostní upozornění:
• Montáž průmyslových zdrojů je nutné provádět jen při vypnutém napájecím napětí a smí ji provádět pouze osoba s patřičnou elektrotechnickou kvalifikací v souladu s dotčenými předpisy.
• Průmyslové napájecí zdroje jsou zařízeními I.třídy podle normy EN-60950, vždy musí být připojeny k energetické síti v které je jako ochrana proti úrazu elektrickým proudem použito uzemnění.
• Jakékoliv zásahy do zdroje smí provádět pouze autorizovaný servis, v opačném případě zaniká záruka a výrobce ani dodavatel nezodpovídá za případné škody na majetku a zdraví takovým zdrojem způsobených.
• Je nutné dodržet všechny výrobcem specifikované podmínky pro provoz (vstupní napětí, výkonové/proudové zatížení, relativní vlhkost bez kondenzace, teplotu, cirkulaci vzduchu pro chlazení, apod.)


Nové modelové řady NDR-/EDR-/SDR-/HDR-WDR- nahrazují předchozí modelovou řadu DR-
-------------------------------------------------------------------------------------------------------------------------------------------------------

Modelová řady EDR:
Ekonomicka varianta zdrojů
Účinnost 88.5%
Rozsah provozních teplot: -20~+60°C°
EMI certifikace EN55022 Class A

Modelová řada NDR:
Ekonomicka varianta zdrojů
Účinnost 89%
Rozsah provozních teplot: -20~+70°C
EMI certifikace dle EN55022 Class B

Modelová řada HDR:
Ekonomické slim provedení DIN zdrojových modelových řad
Výška 90mm šířka 1SU (HDR-15), 2SU (HDR-30), 3SU (HDR-60) - pro DIN lištu TS-35/7,5 nebo 15
Účinnost až 91%, Class II isolation level, konformita EN61000-3-2 Class A, konformita IEC60950-1, UL60950-1, UL508, EN61558-2-16

Modelová řada SDR:
Průmyslové provedení s vysokou účinností 94%
Integrované aktivní PFC (kompenzátor účinníku, PF>0.93)
Protections: Short circuit / Overload / Over voltage / Over temperature
Průmyslové certifikace: UL 508 (industrial control equipment), EN61000-6-2(EN50082-2) industrial immunity level

Modelová řada WDR:
Průmyslové provedení s vysokým vstupním napájecím rozsahem 180-550V AC
Vysoká účinnost 93% s vestavěným aktivní PFC kompenzátorem
Průmyslová certifikace: N61000-6-2 (EN50082-2) industrial immunity level
