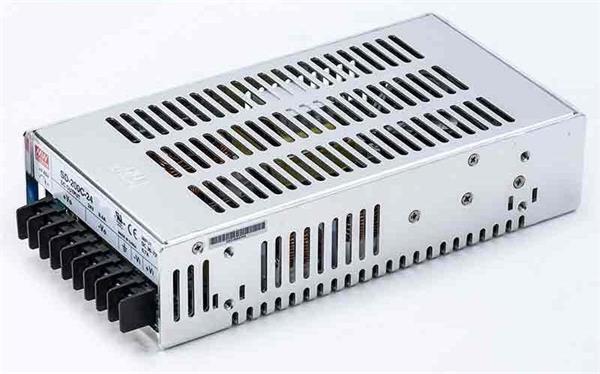

MEANWELL • SD-200C-24 • Měnič DC/DC 36-72V DC na 24V 200W 8,4A

DC/DC měnič napětí s širokým rozsahem vstupního napětí 36-72V DC.

Výstupní napětí je nastavitelné v rozsahu 23-30V DC s přesností +-1%.
Výstupní výkon 201,6W, 8,4A.

Měnič je ochráněn proti zkratu na výstupu, přetížení, přepětí a přehřátí.
Chlazení měniče je konvekcí.

• Výstupní napětí: 24V
• Výstupní proud: 0-8,4A
• Výkon: 201,6W
• Zvlnění 150mVp-p
• Nastavení výstupního napětí: 23-30V
• Vstupní napětí: 36-72V DC
• Účinnost: 86%
• Ochrana proti přetížení: 105-135%
• Ochrana proti přepětí: 31,5-37,5V
• Ochrana proti přehřátí: 95°+-5°C
• Hmotnost: 1,1kg
• Rozměry: 215/115/50mm

Technické parametry:
Typ převodníku DC/DC
Výkon 201.6W
Vstupní napětí 36...72V
Výstupní napětí 24V DC
Výstupní proud 8.4A
Druh krytu 912H
Vnější rozměry 215 x 115 x 50mm
Hmotnost 1100g
Účinnost 86%
Pracovní teplota -20...60°C
Ochrana proti přetížení, proti přehřátí, nárůst napětí, proti zkratu
Izolační napětí 2kV
Vlastnosti zdrojů/měničů jmenovitých parametrů dosahuje při plném zatížení
Montáž k vestavbě
Řada SD-200
Počet výstupů 1
Související články MHS012
Hmotnost brutto: 0.98 kg
Záruka (měsíců): 24

Bezpečnostní upozornění:
• Montáž průmyslových zdrojů je nutné provádět jen při vypnutém napájecím napětí a smí ji provádět pouze osoba s patřičnou elektrotechnickou kvalifikací v souladu s dotčenými předpisy.
• Průmyslové napájecí zdroje jsou zařízeními I.třídy podle normy EN-60950, vždy musí být připojeny k energetické síti v které je jako ochrana proti úrazu elektrickým proudem použito uzemnění.
• Jakékoliv zásahy do zdroje smí provádět pouze autorizovaný servis, v opačném případě zaniká záruka a výrobce ani dodavatel nezodpovídá za případné škody na majetku a zdraví takovým zdrojem způsobených.
• Je nutné dodržet všechny výrobcem specifikované podmínky pro provoz (vstupní napětí, výkonové/proudové zatížení, relativní vlhkost bez kondenzace, teplotu, cirkulaci vzduchu pro chlazení, apod.).
