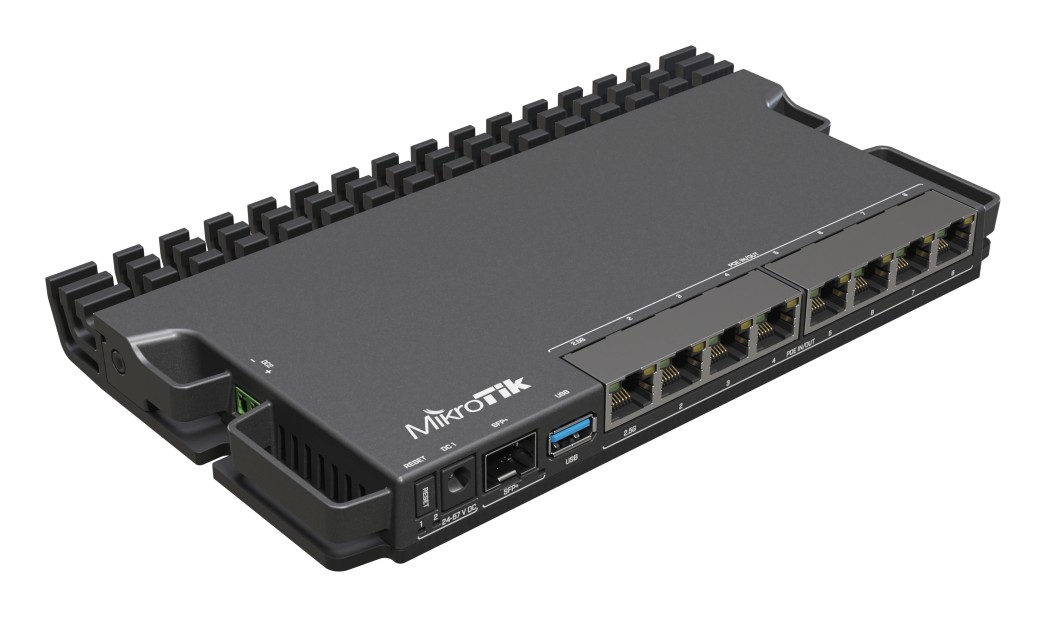

MIKROTIK • RB5009UPr+S+IN • Domácí "Heavy-duty Home Lab" PoE router

Tato nová verze modelu RB5009 - výkonného a robustního domácího routeru - stále vyniká rychlostí, výkonem a odolností.
Pro připojení optických vláken je k dispozici šachta 10 Gigabit SFP+, gigabitový Ethernet i 2,5 Gigabit Ethernet.

Navíc však nová modelová řada přidává PoE-in a PoE-out funkce na všech osmi Ethernet portech.
V kombinaci s 2-pólovým konektorem a DC konektorem tak získáte 10 samostatných způsobů napájení.
Mnohostraně zálohovatelné napájení vašeho routeru tak posouvá spolehlivost vaší sítě o kategorie výše.

Bohatá PoE výbava
Všechny možnosti napájení podporují široký rozsah napětí 24-57 V (napětí však nelze kombinovat).
Pokud používáte PoE-out k napájení jiných zařízení, prvek pro jejich napájení vybere zdroj s nejvyšším napětím (DC konektor nebo 2pinový konektor).

Každý port PoE-out může dodávat výkon až 25W energie. Výkon všech portů dohromady je omezen na 130 W, což by mělo stačit pro většinu běžných sestav.
V případě potřeby lze hodnoty maximálních výkonů editovat softwarově prostřednictvím RouterOS.
Hodnoty PoE-out si nezadají ani s enterprise řešeními typu CRS354 či CRS328.

Zálohované napájení
Co se přesně stane, když dojde k problému s jedním ze zdrojů napájení? Zde je rychlý příklad:
Na stejnosměrném konektoru máte 24 V, na dvoukolíkovém konektoru 48 V a na vstupu PoE-in 57 V.
Samotná deska je napájena nejvyšším vstupním napětím - PoE-in. Pokud nastane problém, RB5009 se vrátí k druhému nejvyššímu napětí - na 2pinový konektor.
A pokud ani to nepomůže - je tu možnost 24V na DC konektoru.

A co zařízení PoE-out? Opět - nejvyšší napětí vítězí. Zařízení PoE-out budou čerpat energii ze zdroje 48 V na 2kolíkovém konektoru.
Pokud ten selže - přichází na řadu 24V na DC konektoru. Deska si vždy vyhradí 20 W pro vlastní napájení.
Pokud není dostatek energie pro všechny porty PoE-out, začne vypínat ty s nejnižší prioritou.
Prioritu portů je opět možné řešit ručně preostřednictvím RouterOS.

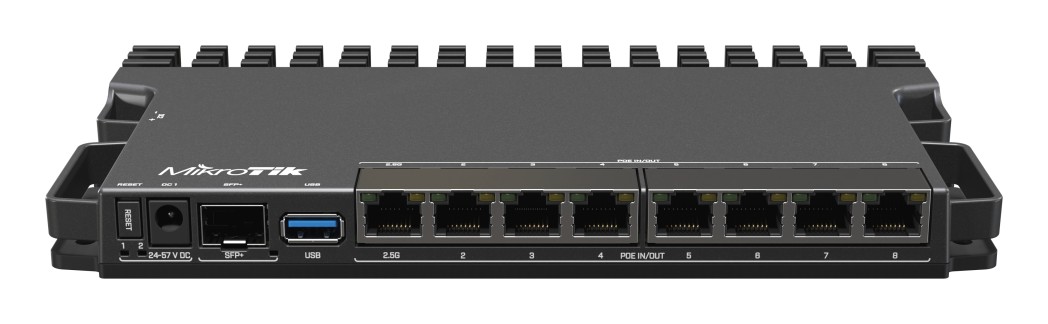

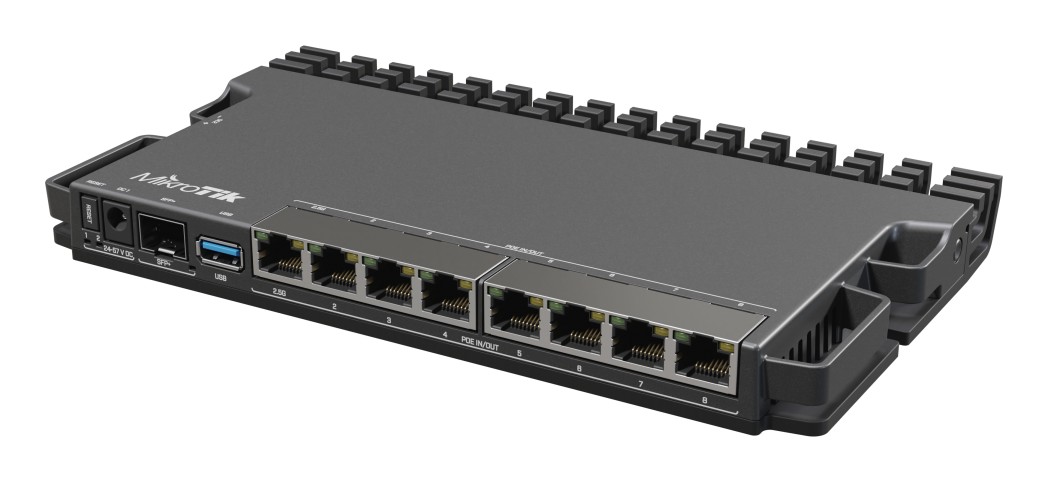

Stejně jako předcházející verze aktivní prvek disponuje devíti metalickými porty a USB 3.0 portem.
Sedm portů je gigabit ethernet, jeden 2.5 gigabit ethernet a posledním je 10G SFP+ šachta.

Všechny porty jsou připojeny k výkonnému switch-chipu z rodiny Marvell Amethyst a 10Gbps full-duplex linkou k Marvell Armada Quad-core ARMv8 1.4 GHz procesoru.

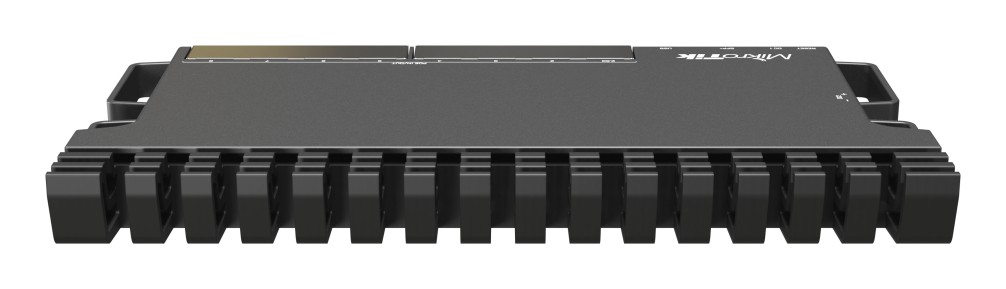

CPU i switch-chip jsou umístěny na dně boardu, tudíž celý robustní kovový case funguje jako masivní pasivní chladič.

S novým RB5009 chceme umožnit všem malým a středním poskytovatelům internetových služeb, kteří vždy hledají cenově nejvýhodnější a nejodolnější řešení.
Tento RB5009 model je dokonalým doplňkem předchozích zařízení GPEN - řady produktů, které umí nahradit drahá řešení GPON.

Použitím Rackmount kitu K-79 lze snadno vytvořit 1U set čtyř routerů k montáži do racku.

Aktivní prvek integruje následující funkce a vlastnosti:
• 7x Gigabit Ethernet porty
• 1x 2.5 Gigabit Ethernet port
• 10G SFP+ šachta
• USB 3.0 vstup
• Odolný kovový kryt
• Výkonný čtyřjádrový procesor
• 1 GB DDR4 RAM paměť
• 1 GB NAND paměť
• designováno pro operační systém RouterOS v7
• mnohacestné napájení - PoE-in, PoE-out, DC vstupy, svorkovnice

Technické specifikace:

Product code: RB5009UPr+S+IN
CPU: 88F7040 1.4 GHz
CPU architecture: ARM 64bit
CPU core count: 4
Size of RAM: 1 GB
RAM type: DDR4
Storage: 1 GB, NAND
Number of 1G Ethernet ports: 7
Number of 2.5G Ethernet ports: 1
Number of 10G SFP+ ports: 1
USB port: 1 (3.0 type A)
Operating system: v7 RouterOS only
Switch chip model: 88E6393
Dimensions: 220 x 125 x 22 mm
Operating temperature: -40°C to +60°C

PoE-in: 802.3af/at
PoE-Out: 802.3af/at
PoE-Out ports: Ether1 - Ether8
max out per port output (input <30 V): 640 mA
max out per port output (input >30 V): 420 mA
Smart PoE: Controller
Max total out: 2.59 A
Total output power: 130 W
Total output current: 2.28 A
Number of DC inputs: 3
Supported input voltage: 24-57 V (PoE in) 24-57 V (DC jack) 24-57 (2-pin terminal)
Power adapter nominal voltage: 48 V
Power adapter nominal current: 2 A
Max power consumption (without attachments): 15 W
Max power consumption: 150 W

Upozornění:
SFP+ port funkční pouze s aktivními DAC (Direct Attach Cables).
Např. MikroTik S+DA0001/S+DA0003 pasivní DAC podporovány nejsou.

Upozornění:
Výrobce MIKROTIK nevztahuje záruku na zařízení poškozená přepětím.
Zařízení je třeba na vstupech adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení.
Při venkovních instalacích je třeba používat stíněnou kabeláž (FTP/SFTP), příslušné přepěťové ochrany (pokud nejsou integrovány) a provést korektní a efektivní uzemnění.

Zařízení vždy provozujte s poslední výrobcem publikovanou verzí (výrobcem označenou "Stable") operačního systému RouterOS.
Taková verze garantuje nejoptimálnější funčknost, obsahuje opravené chyby z verzí předchozích a výkonová vylepšení.
