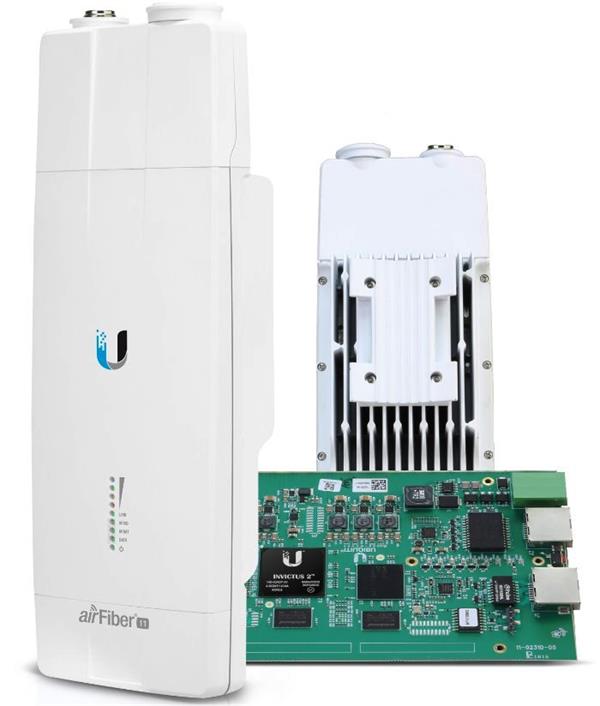

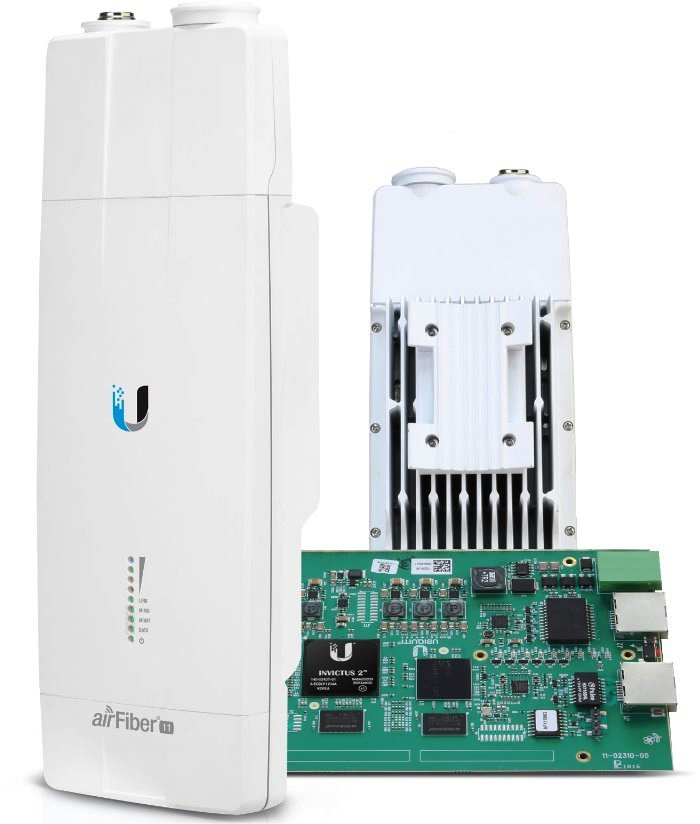

UBIQUITI • AF-11 • 11GHz venkovní páteřní P-t-P jednotka airFiber 11

AirFiber AF-11 je jednotka pro venkovní páteřní P-t-P spoje pracující v licencovaném pásmu 11 GHz.
airFiber11 umožňuje vytvoření bezdrátového plně duplexního spoje s maximální propustností až 1,2 Gbps.

AF-11 je fullduplexní ptp zařízení s možností SISO/MIMO režimu. Srdcem airFiber 11 je nový INVICTUS 2 procesor navržený na dlouhé vzdálenosti.
Disponuje vysokým vysílacím výkonem až 30dBm, jednotku lze napájet přes DC svorkovnici (38 až 56VDC) nebo přes přiložený pasivní PoE adaptér (50V/1.2A).

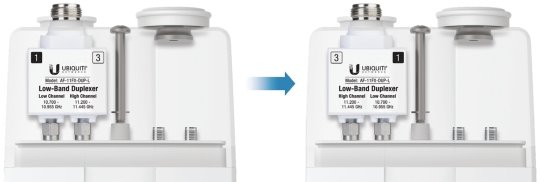

Pro změnu/prohození Tx/Rx frekvence v SISO/MIMO režimu stačí pootočit duplexor na jedné straně Vašeho spoje.
Kompletní spoj bude mít stejné duplexory na obou stranách (low - low nebo high - high) a to i v případě MIMO režimu.
Volba Low nebo High duplexorů je závislá na tom, jaké frekvence vám budou od telekomunikačního úřadu přiděleny.

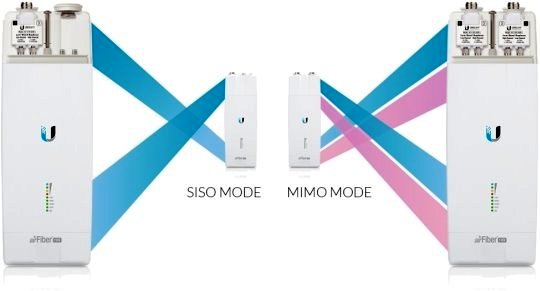

AirFiber 11 lze pomocí duplexorů provozovat v SISO (1 polarizace) nebo MIMO (2 polarizace) režimu v závislosti na lokálních podmínkách použití.
Balení neobsahuje žádný duplexor a pro SISO režim je nutné dokoupit buď low nebo high duplexor, což záleží na frekvencích, které vám budou od telekomunikačního úřadu přiděleny.
Pro MIMO provoz je potřeba dokoupit 2 stejné duplexory.

AirFiber 11 bez nainstalovaného duplexoru má velmi široké frekvenční pásmo použití 10.7GHz až 11.7GHz, nastavení šířky pásma od 3,5 až po 56MHz a nastavení odlišné Tx i Rx frekvence.

Možnosti napájení:
• PoE napájení
• DC svorky 52V

Obsah balení
• Zařízení AF-11
• PoE napájecí adaptér 50V/1.2A
• Napájecí kabel

Technické specifikace:
Bezdrátové vlastnosti
MIMO, SISO:1 x 1 (možnost 2 x 2)
Vysílací výkon [dBm]:30
Citlivost [dBm]:-95
Frekvenční rozsah [MHz]:10700 - 11700
Maximální modulace:1024 QAM
Šířka kanálu [MHz]:7, 10, 5, 30, 50, 14, 28, 20, 3,5, 56, 40
Bezdrátové frekvence:11 GHz
Šifrování:128bit AES
Typ antény:Odnímatelná
Počet odnímatelných antén:4
Fyzické charakteristiky
Použití:Venkovní
Tlačítka:Reset
Provozní teplota [°C]:-40 až 55H
motnost [g]:2260
Šířka [mm]:112
Výška [mm]:327
Hloubka [mm]:86
Konektory a rozhraní
VF konektory:(2) RSMA female
Rychlost LAN:(1) 10/100/1000Mbps + (1) 10/100Mbps (managment)
Napájení
Napájení přes PoE:50V DC
Typy PoE:PoE-In (pouze)
Max. spotřeba energie [W]:36
Napájení přes konektor/svorkovnici:38 .. 56V DC
Software
Podpora IPv6: Transparentní (režim bridge)
Výchozí IP adresa: 192.168.1.20
Výchozí jméno a heslo: ubnt / ubnt

Upozornění:
Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím.
Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení korektním uzemněním.
Při venkovních instalacích je pro vedení signálu třeba používat stíněnou kabeláž, doporučené je také nasazení odpovídající přepěťové ochrany.

Firmware Recovery:
V případě, že zařízení přestane odpovídat (tkzv. "zatuhne"), předtím než jej zašlete k reklamaci se přesvědčte, že nestabilita není odstranitelná k tomu určeným uživatelským software výrobce.
Příslušná Utilita i průvodce viz. související odkazy níže na stránce.

Stránky o produktu:

https://techspecs.ui.com/uisp/wireless/af-11
